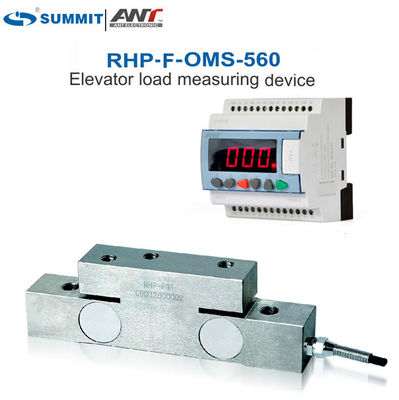

Sistema de medição da carga do elevador SUMMIT 3000kg Dispositivo de controlo de medição da sobrecarga RHP-F-OMS-560

SUMMIT Sistema de controlo de sobrecarga de elevador de tipo dividido 3000kg RHP-F-OMS-560 instalado no elevador
Localização da instalação: instalado emponto de ligação da corda de arame:OMS-560-RHP-F-3T ((carga nominal: 3000 kg)

Descrição:

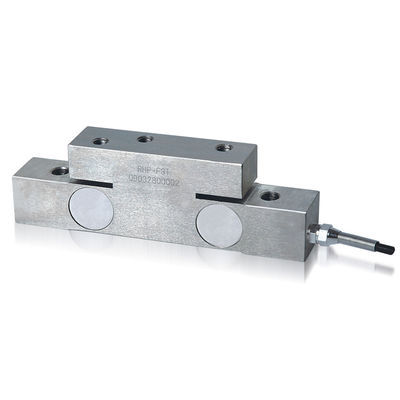

O dispositivo de controlo de carga do elevador OMS-560-RHP-F é um tipo de solução de pesagem de carga de tipo dividido, e consiste em 1 ou 2 sensores de carga de pressão RHP-F e um controlador OMS-560,e a célula de carga de pressão é tipicamente revestida sob a placa de ligação de corda de arameEste método não tem qualquer impacto sobre os requisitos de altura de travessia e é, por conseguinte, especialmente adequado para novos projectos de instalação e modernização.
Características:

1. Método eficiente em termos de custos e preciso
2. Muito fácil de instalar
3. Carga estática no ponto de fixação ((sob a placa de fixação da corda de arame)
4. Adequado para novas instalações e projetos de modernização
5. Operação guiada por menu
6. 5 relés, sobrecarga de saída, total, meio vazio, saída óptica, saída de áudio
7. Instalação em trilho DIN ou em superfície plana com parafusos
8. Caixa de plástico IP-65.
9. Software integrado para corrigir aumentos de peso devido à cadeia de compensação.
10. Carga do ecrã e percentagem
11. Proteção de dados importantes de serem perturbados por senha
12. Correção automática de deriva zero, faz com que o equipamento em estágio ideal
13. Função de auto-aprendizagem, regulação do erro de peso adicional do piso alto
14. Troca completa do equipamento de controlo, auto-diagnóstico e alarme.
15. Funcionamento por auto-aprendizagem realizado com qualquer carga fixa


Diagrama de fiação:

4 fios em branco:

Local e tamanho da instalação:



Instruções:
O objectivo do sistema de pesagem de carga SUMMIT é medir a carga no elevador e fornecer informações utilizáveis sobre a carga ao controlador do elevador.Esta informação é utilizada para a preparação e para o envio de decisões., por exemplo, anti-estresses de carga leve, carga pesada e sobrecarga.
O sistema consiste geralmente num sensor ou grupo de sensores montados no elevador numa certa posição, como por exemplo, em um cabo de arame, ou debaixo da cabine,sob a instalação de placas de fio de corda e uma unidade de controloOs sensores fornecem um sinal para a unidade de controlo directamente relacionado com a quantidade de carga na cabina.O comando de pesagem de carga aceita este sinal e fornece dados utilizáveis para o controlador de elevador na forma de um sinal analógico e contatos de relé discretos.

Usando soluções SUMMIT, as cargas podem ser pesadas em todas as situações imagináveis. Oferecemos soluções flexíveis e modulares para ambos os requisitos e ampla experiência com projetos de modernização.A atenção aos pormenores no projeto do sistema modular permite uma grande liberdade de configuração dos sistemas de pesagem de carga para se adequarem a todos os tipos de cabine..
