Sensor de célula de carga de tensão de 3000 kg

UC-H-B Carga nominal de 3000 kg na corda do elevador

Descrição:

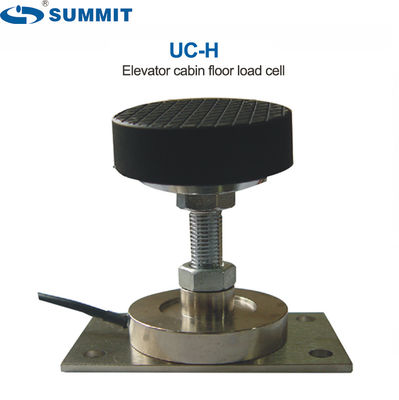

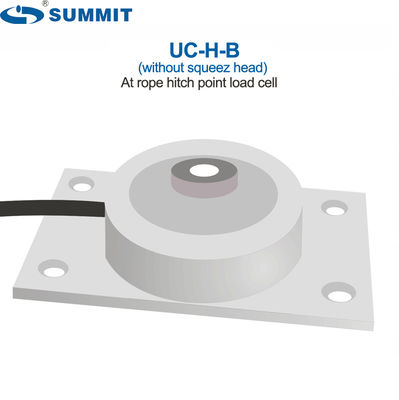

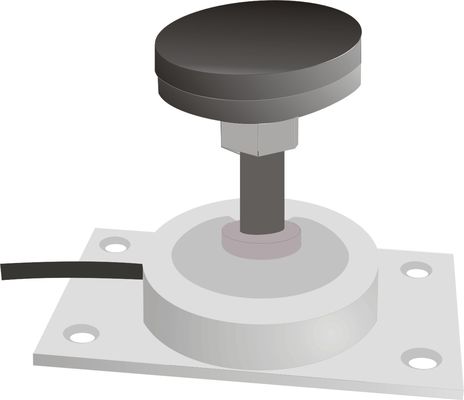

Os sensores de células de carga UC-H da cabine do elevador SUMMIT são fornecidos com seu próprio arranjo de montagem de borracha integral, projetado especificamente para instalação abaixo do carro do elevador e do elevador.Eles são facilmente montados debaixo da cabine e são extremamente precisos, Os sensores de células de carga UC-H são concebidos para serem utilizados com elevadores de passageiros novos com uma carga de até 3000 kg,e esta compressão de cabine sobre a célula de carga UC-H vem com montagem de almofada de borracha anti-vibração & isto fornece efeito de amortecimento. E se a borracha anti-vibração ((cabeça de compressão) é removido, é uma boa maneira de instalar na fixação de corda de arame ou entre as placas de enganche de corda de arame, e é mais flexível,e pode atender aos pedidos de diferentes posições de instalação.

Nota: Os sensores da série UC-H não são recomendados para modernização ou adaptação de elevadores.

.

Características:

1. Construções de alumínio anodizado
2. Carga nominal 3000 kg
3. 4 cabos de fio
4. Perfeito para novas instalações
5. Célula de carga para instalação debaixo da cabine do elevador.
6. Montado numa almofada silenciosa que evita a transferência de vibrações.
7. Conectado à unidade de controlo da série OMS a
8. Parafuso de bloqueio ajustável para ajustar a desigualdade da parte inferior do carro durante a montagem

Parâmetros da célula de carga da cabina UC-H:

Câmara de carga da cabina do elevador UC-H-B Tamanho:

Diagrama de instalação e fiação:

Posição de instalação: na fixação da ligação da corda

Para os elevadores de tração, a We SUMMIT fornece uma ampla gama de dispositivos de pesagem de carga de elevador e células de carga de tensão e pode se adequar a diferentes pedidos de posições de instalação,E geralmente há 4 maneiras de montá-lo:

Ampla selecção,Oferecemos soluções flexíveis e modulares para ambos os requisitos, e uma vasta experiência em projectos de modernização.
1.Sob a cabine do elevador (células de carga da cabina UC-AP, UC-H)
2.Afixados à corda de arame (células de carga da corda de arame RH-SM,RH-A100)
3.Entre a placa de enganche de corda de arame, como RHP-E, RHP-F, RHP-G e assim por diante. as células de carga personalizadas estão disponíveis mediante solicitação ((células de carga de compressão de enganche de corda)
4. Montado no quadro do carro do elevador para detectar a deformação do feixe (célula de carga de ligação de tensão, célula de carga da cabeça cruzada RHP-X)
